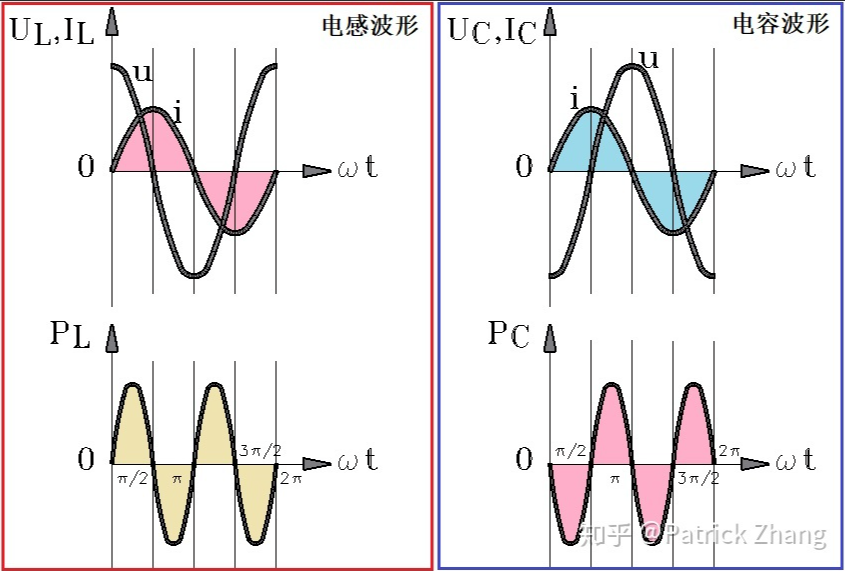

功率因数由断路电容器组根据负载的无功要求控制：如果需要多个电容器来达到目标功率因数，功率因数控制器将激活所有需要的电容器组，并且两个电容器之间的延迟相等到设定的时间。
T2＆QUOT ;.在均匀补偿模式中，即，电容器的每个段的功率值相同，可以减少开关动作的数量。
控制器具有自动和手动操作模式。
另外，每个步骤的功率可以通过“自动获取”自动获得。
功能。
此外，在程序结束时，控制器还可以自动选择最合适的切换顺序。
选择一个用户程序，在许多可用选项中进行选择，然后手动设置。
通过此功能，控制器可以更快地校正系统的PF。
事实上，基于实时功率测量功能和已知的单级无功功率，控制器可以计算达到目标功率因数所需的无功功率，同时输入所需的通道数（两个段之间的延迟）仅是时间“T2”）。
a）自动相位鉴别：自动判断接线方式，只要电流相位与电压不同相，就可以正常工作。
b）不需要特殊的测试台：测试期间没有电流信号，可以调节控制器参数设置和测试接触器接线。
c）动态跟踪显示由电容器切换引起的电网功率因数的变化。
d）可以防止小负载时的抛掷和振荡，滞后为1.5％~2.5％，小负载设置为2％，4％，6％，8％，10％可调。
e）过压保护值为5％，10％，15％，20％可调，并具有5至10伏的迟滞。
过压时，所有电容器在一分钟内被移除，以确保电容器组的安全使用。
f）输出单元1至12是任意选择的。
g）同组电容器切断延迟大于3分钟。
h）电容器切换延迟的不同组合是10到120秒。
1）额定工作电压Ue：50HZ.AC380V，AC220V，AC110V可选2）工作频率：45~55Hz 3）电流输入范围：≤5安培4）保险丝电流：3安培5）功率因数测量精度：1.5 6）安装尺寸为：162×102 7）执行标准：国家电力行业标准DL / T 597-1996
